如何測量拖鏈半徑？

拖鏈的安裝方式有很多種，滑行運動、架空應用（短行程）、豎直應用（站立/懸掛）、側向應用（直行/旋轉）等，如果是機械上需要限制拖鏈的整體高度，就是彎拖鏈的彎曲半徑的選擇較為嚴格，因?yàn)閺澢霃降倪_(dá)標與否對拖鏈的使用穩定性及壽命是有影響的，在產品選購當中，采購員也需要對拖鏈的長度、寬度、內高、內寬、彎曲半徑等規格參數有一定的了解，如果選型錯誤將會影響到整套設備的運行。

1.選擇彎曲半徑的注意事項：正確選擇彎曲半徑還需要根據實際的高度空間限制，彎曲半徑要小于設備空置的空間高度，另外彎曲半徑還應達到電纜zui大直徑的10倍。選擇范圍在75-650mm，行程小選擇彎曲半徑較小的拖鏈。

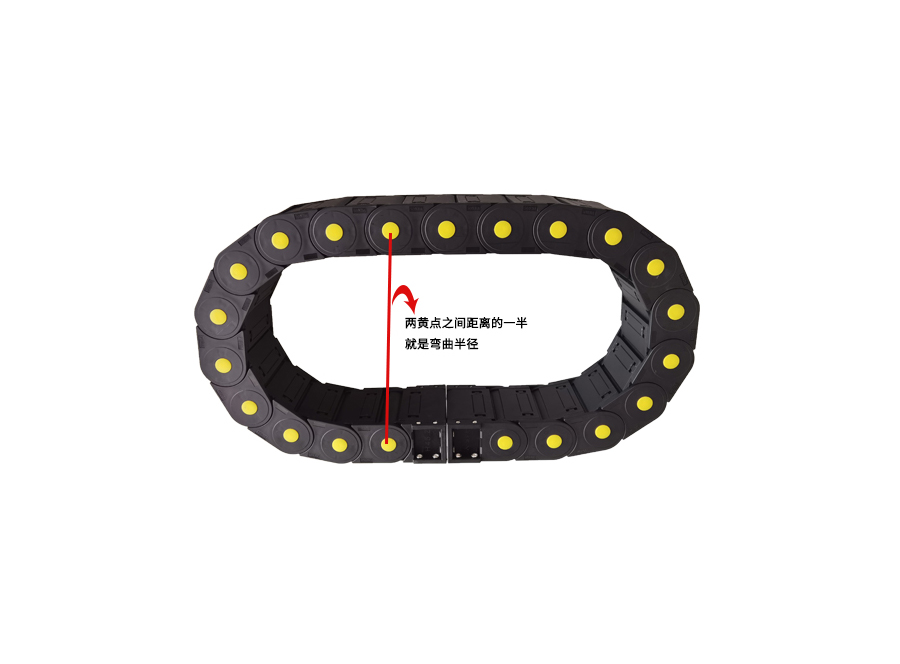

2.測量拖鏈的彎曲半徑：將拖鏈彎曲折疊，找到垂直的zui高和zui低點，測量?jī)蓚€(gè)節點的距離，拖鏈的彎曲半徑就等于測量直徑的一半。

3.拖鏈彎曲總高度=彎曲半徑*2+拖鏈外高，例如塑料塑料拖鏈35*75型號，其內高為25mm，外高為55mm。那么它的彎曲半徑有75/100/125/150/200等。如半徑75，它的紅線位置弧度就是205，公式計算是半徑75×2，然后加外高55，結果是205mm。反過來計算塑料拖鏈的半徑就是，量下總弧度高度，減去外高，然后除以2，就是半徑。

鋼制拖鏈的彎曲半徑計算公式： 拖鏈彎曲半徑=（彎曲后拖鏈總高度-拖鏈厚度）/2，拖鏈彎曲半徑越大其彎曲總高度就越高。

本文出自海興盛達數控設備配套有限公司，轉載請注明出處！更多塑料拖鏈關資訊請?jiān)L問：jp100.com.cn
